２　真空管ブースターアンプの特徴

真空管アンプでは、優秀な出力管であっても前段のドライブがひ弱であると力感のある音質を得ることはできない。強力に出力管をドライブすることにより、力強い音質をえることが可能である。

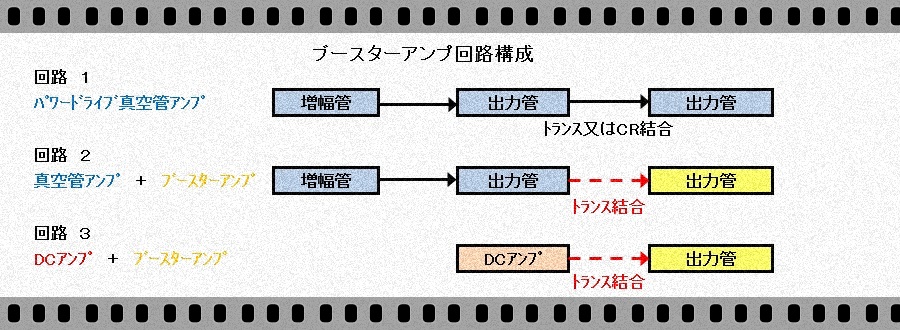

回路　１は、通常の真空管アンプで、増幅回路に出力管を使用したパワードライブ回路である。
増幅回路の出力管に30mA程度（段間トランスの許容電流の制約等の為）の電流を流して出力管を力強くドライブする。
回路　２は、ブースターアンプの前段アンプを、通常の真空管アンプとした使用例である。
通常の真空管アンプが前段であるため、前段の真空管アンプの出力管には60mA程度の電流を流すため、回路１のパワードライブ回路よりさらに強力にドライブ可能である。
回路　３は、ＤＣアンプを前段に使用した、ハイブリッドタイプの接続である。
前段のＤＣパワーアンプをトランス結合して、出力管を強力にドライブする。
バイアスの深い真空管の場合ドライブに苦労するが、ブースターアンプとすれば前段のパワーアンプで強力にドライブするため、楽々と出力管を動作させることが可能である。
通常の真空管アンプの回路構成は、前段の増幅回路（１段～２段程度）が必要であるが、ブースターアンプは、前段の増幅部が外部アンプであるため回路構成が非常に簡単で、故障及びメンテナンスに有利となる。

３　真空管ブースターアンプの短所

ブースターアンプであるため前段のアンプのノイズそれ自体もブースト（仮に前段アンプの残留ノイズが0.5mvとして、５倍の電圧ブーストとなれば残留ノイズは2.5ｍｖとなる。）してしまう。
残留ノイズを伴う真空管アンプを前段に使用する場合には、アッテネーターを用いてノイズ対策が必要となる。
入力を出力トランスで受ける（逆接続）ため、出力トランスが２組必要となること、及び前段のアンプが別途必要となるため、コスト的には通常の真空管アンプに比べると不利である。

１　真空管ブースターアンプの接続方法

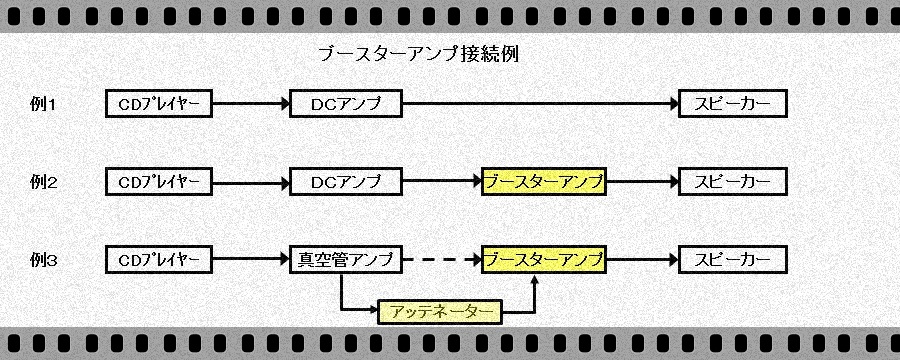

例１は、通常のＤＣアンプ使用のシステム接続例。
例２は、上記例１のＤＣアンプシステムにブースターアンプを追加した接続例。
例３は、真空管アンプ使用のシステムにブースターアンプを追加した接続例であるが、真空管アンプは宿命的に残留ノイズを含んでいるため、このノイズの低減のために真空管アンプとブースターアンプの間にアッテネーター（４～８Ω・５０Ｗ程度）を使用することにより残留ノイズの低減対策を図ることができる。

４　ブースター前段アンプの違いによる音質

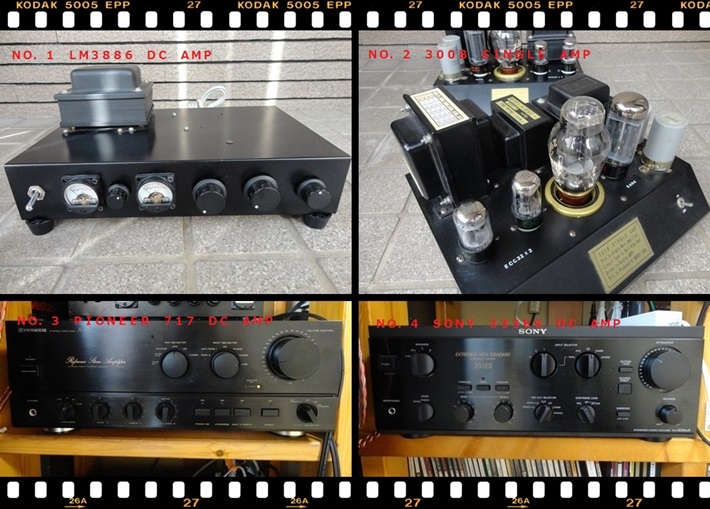

ＮＯ．１自作ＬＭ３８８６ＤＣアンプを接続しての音質であるが、柔らかな音であるのに抜けのよい音でもある。不思議な魅力を持つＩＣである。
なお、弟分のＬＭ３８７６の使用及び低域ブースト回路による、低域側の音質調整を行うことも可能である。
ＮＯ．２自作３００Ｂシングル真空管アンプで、　回路は故渡辺直樹氏のECC32(SRPP)+ECC32(SRPP)+2A3を使用して６SN７（SRPP）＋６SN７（SRPP）＋３００B　のモノラル構成としている。
　前記のＬＭ３８８６ＤＣアンプと比べて線の太い音質であるが、直熱管シングルのため、音の抜けは悪くない。
ＮＯ．３既製品アンプのパイオニア７１７を接続しての音質であるが、キッチリとしたモニター的な音質である。
　高域から低域まで得に不満のない音質であるが、やや硬さが気になる。
ＮＯ．４既成品アンプのソニー３３３ＥＳを接続しての音質であるが、上記のパイオニア７１７と同様な音質であり、やはり硬さが気になる。
ブースターアンプと前段アンプの組み合わせは多数あり、上記の音質評価については当方の所有するアンプでの主観的評価である。
