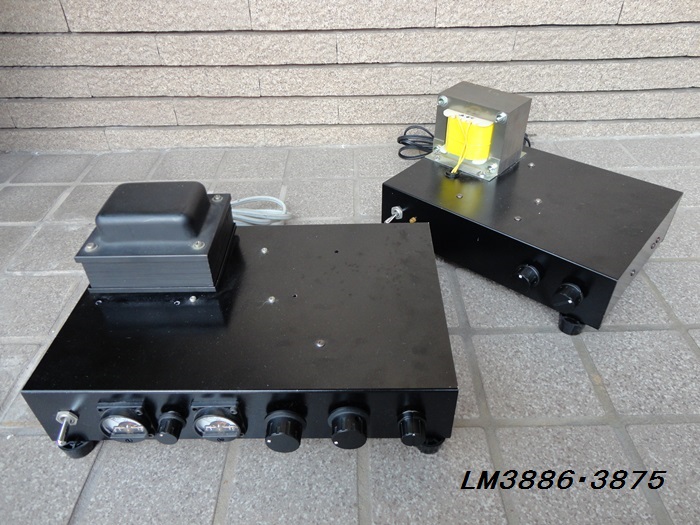

真空管アンプドライバーＬＭ３８８６アンプ

ブースターアンプのドライブ用アンプとして既製品ＤＣアンプ、真空管アンプ等いろいろ試してみたが、パワーＩＣのＬＭ３８８６又はＬＭ３８７５を使用したアンプがベストマッチと思っている。

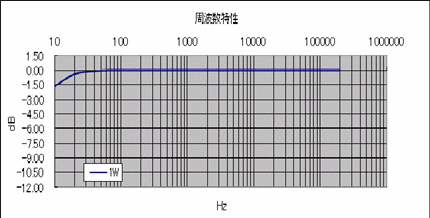

メーカーの基本回路としているが、周波数特性は、高域は２０ＫＨＺまでフラットであるが、低域は７０ＨＺ付近からやや低下する。基本回路の帰還回路のコンデンサーを２０μから１００μ に変更すると２０ＨＺまでほぼフラットとなが、プレートがカーボンの球については、ブーミーな音質となる場合があるので、注意が必要となる。
カーボンプレートの球で低域がブーミーな音質となる場合には、ＬＭ３８８６の弟分であるＬＭ３８７５（製作例は少ないが金田アンプでの使用実績あり）を使用すると、低域を締めることが可能である。

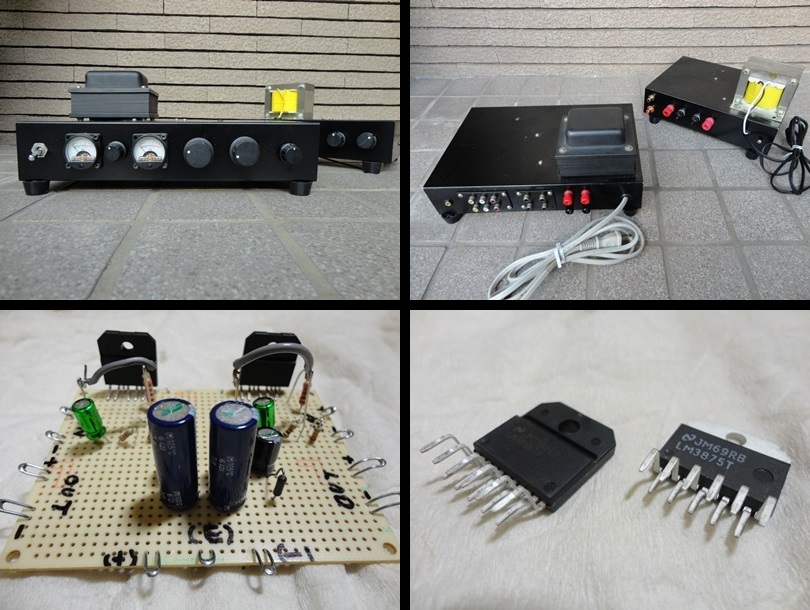

板プレートの球で低域の不足の場合には、帰還回路に低域ブースト回路（周波数及ぶブースト量の調整可）を付加可能な回路（写真のジャンパー線）としている。
中高域については、ＬＭ３８８６及びＬＭ３８７５とも過不足ないが、低域についてはブースターアンプの種類、特にプレートの種類及びスピーカーに応じた、ＩＣの種類及び周波数特性の選択が必要となる。

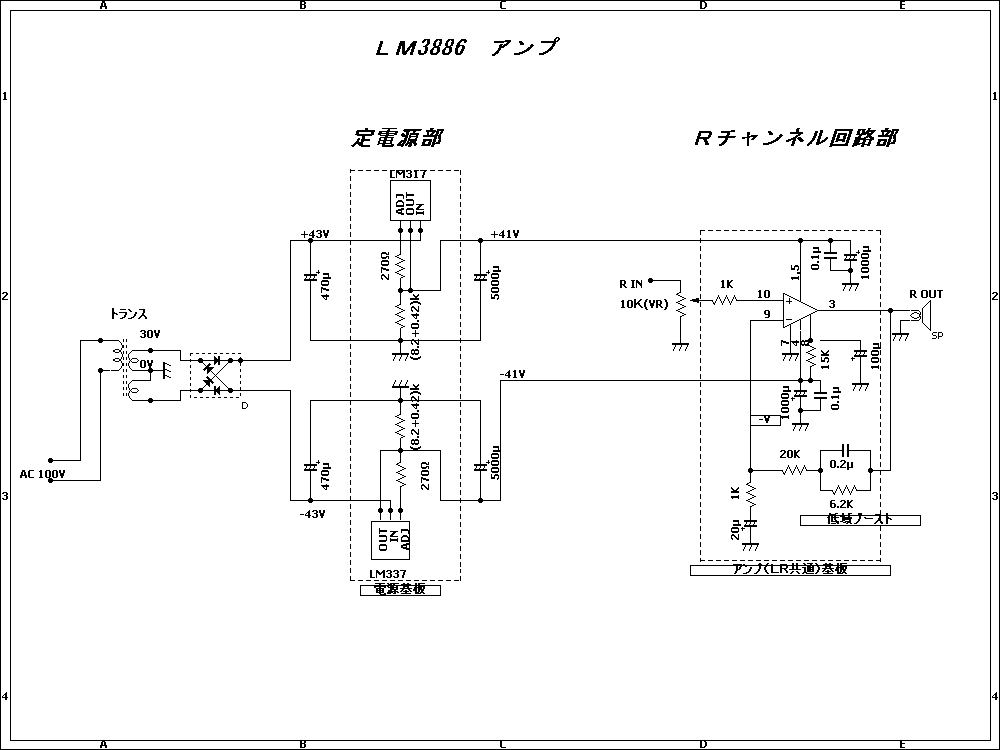

電源部に定電圧回路を組み込まないと、高域がやや荒れた音質となるため、ＬＭ３１７及びＬＭ３３７で定電圧としており、電圧も定格に近い８０Ｖの電圧を与えた方が締まった音質になるように思う。

使用パワーＩＣ	ＬＭ３８８６（ＬＭ３８７５) ２個
寸　　　法	30（25）cm(W) * 24(21)cm(L) * 15cm(H)
重　　　量	1.6ｋｇ
消費電力(無負荷時)	１５ｗ
出　　　力	２０Ｗ以上　/ ８Ω
価　　　格	１５，０００円～２５，０００円
